La configuración varía según el proceso, el volumen del recinto y la naturaleza del contaminante. Una sala de máquinas exige gestionar el calor generado por los equipos, mientras que una línea con polvo requiere captar el contaminante cerca de su origen y conducirlo hasta un sistema de filtrado.
Claves de los componentes de los sistemas de ventilación
- La captación debe producirse cerca del foco contaminante para evitar que el polvo, los humos o los vapores se dispersen por la nave.
- El ventilador debe seleccionarse según el caudal y la presión necesarios, teniendo en cuenta la resistencia de conductos, filtros y accesorios.
- La red de conductos debe reducir las pérdidas de carga y mantener una velocidad adecuada para transportar el aire o las partículas.
- Los filtros deben adaptarse al contaminante y al proceso, considerando la temperatura, la concentración de partículas y las necesidades de mantenimiento.
- La medición y la monitorización permiten comprobar el rendimiento y ajustar el sistema a las condiciones reales de producción.
Cada componente influye en el conjunto. Una boca de aspiración alejada del foco pierde eficacia; una red con demasiados codos incrementa la resistencia; un filtro saturado reduce el caudal; y un ventilador mal seleccionado puede consumir más energía o no alcanzar las condiciones previstas. Por eso, el dimensionamiento debe realizarse sobre la instalación completa.
Tomas de aire, rejillas y elementos de captación
Las tomas de aire exterior introducen aire limpio en el edificio. Deben colocarse donde no aspiren emisiones procedentes de chimeneas, tráfico interno, áreas de carga o puntos de descarga. Una ubicación incorrecta puede reintroducir en la nave el aire que se pretendía evacuar.
Las rejillas, difusores y bocas de impulsión distribuyen el aire dentro del recinto. Su orientación ayuda a evitar zonas sin renovación o recirculaciones. Cuando existe un foco localizado se emplean campanas, cerramientos, brazos de aspiración o captadores integrados en la máquina.
La extracción localizada recoge el contaminante cerca del punto de generación antes de que se disperse. El Instituto Nacional de Seguridad y Salud en el Trabajo señala que el objetivo de estos sistemas es captar el contaminante lo más cerca posible del foco donde se ha generado.
Ventiladores industriales
El ventilador genera la diferencia de presión necesaria para mover el aire. Debe proporcionar el caudal requerido y vencer las pérdidas de carga de conductos, filtros, compuertas y silenciadores.
Los ventiladores axiales desplazan el aire en la dirección de su eje y suelen emplearse para trabajar con grandes caudales y una resistencia moderada. Por ello, son habituales en el acondicionamiento y la ventilación general de salas.

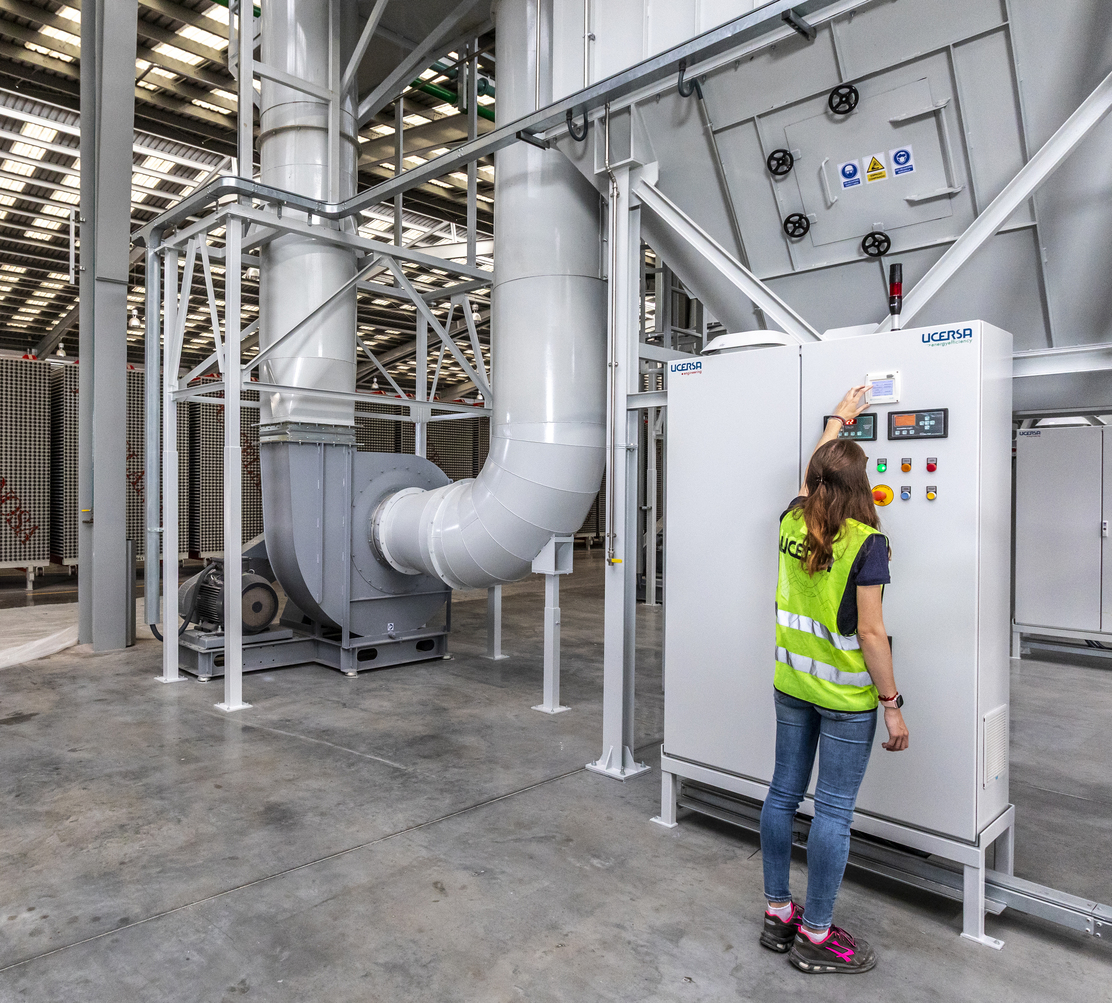

Los ventiladores centrífugos ofrecen una mayor capacidad para trabajar contra presión. Se utilizan con frecuencia en redes de aspiración y filtración con conductos largos, diferentes ramales o equipos de tratamiento que generan una resistencia elevada.
La elección también debe considerar la temperatura, la concentración de partículas, la abrasividad, la corrosión y el régimen de funcionamiento. El criterio clave no es únicamente la potencia nominal, sino la combinación real de caudal y presión que demanda la instalación.
Conductos y accesorios para transportar el aire
La red de conductos conecta los puntos de captación con el ventilador, los equipos de tratamiento y la descarga. Su sección debe permitir una velocidad adecuada. En sistemas con polvo, una velocidad baja puede favorecer la sedimentación de partículas; una velocidad excesiva aumenta el ruido, el desgaste y el consumo energético.
Los codos, derivaciones y reducciones deben diseñarse para limitar las turbulencias y las pérdidas de presión. También son importantes las juntas estancas, los registros de inspección, los soportes y los elementos flexibles destinados a reducir la transmisión de vibraciones.
Las compuertas regulan el caudal, equilibran los diferentes ramales o aíslan una zona durante las operaciones de mantenimiento. Su ajuste debe comprobarse mediante mediciones, ya que pueden existir diferencias importantes entre los distintos puntos de aspiración.
El caudal es una magnitud fundamental para comprobar si un sistema de extracción funciona correctamente. Su medición permite detectar obstrucciones, desequilibrios o pérdidas de rendimiento.
Filtros y equipos de tratamiento del aire
Los filtros separan partículas u otros contaminantes antes de descargar o recircular el aire. La tecnología utilizada depende del tamaño y la concentración de las partículas, la temperatura, la humedad y las características del proceso.
Entre las soluciones habituales se encuentran los prefiltros, los ciclones, los filtros de cartuchos y los filtros de mangas. En procesos con humos, gases calientes o contaminantes específicos puede ser necesario incorporar equipos diseñados expresamente para esas condiciones.
El medio filtrante acumula suciedad y genera resistencia al paso del aire. A medida que aumenta la pérdida de carga, el caudal disponible puede disminuir. Por ello, el sistema necesita procedimientos de limpieza, sustitución de elementos y control del estado del filtro.
Además de la eficacia de separación, deben valorarse la facilidad de mantenimiento, la continuidad productiva, la disponibilidad de recambios y la gestión del residuo recogido.
Impulsión, extracción y descarga del aire
Una instalación puede funcionar por impulsión, por extracción o mediante un sistema equilibrado que combine ambas opciones. La impulsión introduce aire limpio, mientras que la extracción retira el aire caliente o contaminado. Coordinar ambos caudales ayuda a controlar las presiones internas y evitar entradas de aire no previstas.
«La ventilación por extracción localizada es una solución de ingeniería de control para reducir la exposición al polvo, niebla, humos, vapores o gases».
La descarga debe situarse donde el aire evacuado no vuelva a entrar en el edificio ni afecte a otras zonas de trabajo. Las chimeneas, los sombreretes y los conductos de salida permiten dirigir el flujo hacia una ubicación adecuada.
Cuando el ruido del ventilador o del movimiento del aire puede resultar problemático, se incorporan silenciadores, cerramientos y materiales de aislamiento acústico. Estos elementos deben integrarse en el cálculo porque también introducen resistencia en la red.
Sensores, variadores y dispositivos de control
Los sistemas de ventilación pueden incorporar sensores de presión, temperatura, caudal o calidad del aire. Estos equipos permiten comprobar si la instalación trabaja dentro de los valores previstos y detectar desviaciones antes de que afecten a la producción.
Los variadores de frecuencia adaptan la velocidad del ventilador a la demanda real. Esta regulación resulta útil cuando cambia el nivel de producción o se abren y cierran diferentes ramales.
No obstante, reducir la velocidad sin verificar la capacidad de captación puede dejar algunos puntos por debajo del caudal necesario. La automatización debe apoyarse en mediciones y en un conocimiento preciso de las necesidades del proceso.
Cómo seleccionar las partes de un sistema de ventilación industrial
El diseño comienza con un análisis del proceso: fuentes de calor, contaminantes, caudales, distribución de la nave y posibles ampliaciones. Después se calculan las captaciones, la red de conductos, las pérdidas de carga y el punto de funcionamiento del ventilador.
También deben definirse la filtración, la descarga, el control acústico y los accesos de mantenimiento. Durante la puesta en marcha se miden caudales, presiones y velocidades para comprobar que el resultado coincide con el diseño. Estas verificaciones permiten equilibrar ramales, ajustar compuertas y establecer valores de referencia para el mantenimiento preventivo.
UCERSA desarrolla soluciones de ventilación industrial y acondicionamiento de salas adaptadas a las necesidades de cada planta. Su departamento de ingeniería interviene en el estudio, dimensionamiento, instalación y monitorización, integrando ventiladores, canalizaciones, silenciadores y chimeneas en un sistema coherente con el proceso productivo.
